  • BFM Spigot 304 L SS

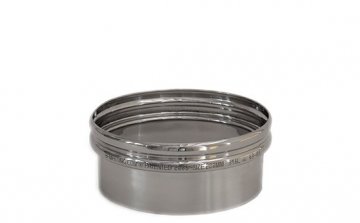

BFM Spigot 304 L SS

BFM Spigot 304 L SS

Výrobce: BFM fitting
Data sheet k produktu ke stažení
Základní popis Technické parametry Související dokumenty Video galerie produktu

Popis

BFM® Spigoty jsou k dostupné v provedení z materiálů nerezové oceli T316L a T304L, stejně tak C22 Hastelloy. Jsou k dispozici v řadě přesných rozměrů, čímž zajišťují perfektní přizpůsobení ke konektoru BFM®.

Klíčové vlastnosti:

  • Kontrukce spigotu je mírně zkosená, průměr na horní hraně je o 5mm / 13/64" větší než základny
  • BFM® spigoty mají délku 89 mm a mohou být snadno zkráceny až o 52mm ( délka praporku ) nebo vyříznuty pod úhlem, aby vyhovovaly vašim stávajícím potrubím. Délka hlavy je 37mm.
  • Zvolíte-li instalaci konektoru TR ( nástroj pro uvolnění ), je v horním hřebenu hlavy  vyvrtán otvor 6 mm / 15/64 ".

Poznámka: U aplikací, kde existuje možnost statického výboje, např. dřevěný prach, mouka, práškové mléko apod. doporučujeme použít zemnící drát (pásek), který spojuje dva spigoty BFM® dohromady.

Technické parametry

Materiál nerezové ocel T316L
nerezové ocel T304L
C22 Hastelloy
Vnitřní úprava 0.8Ra micro-metrů (32Ra micro-inches)
Tloušťka stěny Ø 100mm / 4" = 1.5mm / 1/16"
Ø 150mm / 5" upwards = 2.0mm / 5/64"
Dostupné průměry (nerezová ocel) 100mm, 125mm, 150mm a v kroku po 50mm až do průměru 1,650mm
4", 5", 6" a v kroku po 2" až do průměru 65"
Dostupné průměry (Hastelloy) Od průměru 150mm do 500mm v kroku po 50mm
Od průměru 6" do 20" v kroku po 2"

Související dokumenty

13 Spigots Ra Certificate of Compliance 1614025976.pdf 18 Vyvrtani otvoru pro TR.pdf 19 Usmerneni toku produktu.pdf 20 Pokyny k svarovani spigotu.pdf

Video galerie produktu

Navařování spigotů

Instalace BFM Fitting

Určení rozměrů pružného spoje
