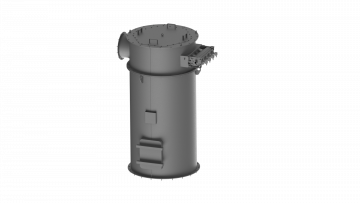

Filtry kruhové

Výrobce: Milltech
Ukázky aplikací v provozu
Základní popis Technické parametry Související dokumenty

Popis

Použití a funkce

Používá se pro odlučování suchých prachových částic ze směsi vzduchu při aspirování strojů a pneudopravě. Využití je zejména v obilních mlýnech., pekárnách a výrobnách krmiv. Využití je možné i v dalších potravinářských, chemických a jiných provozech, po konzultaci s výrobcem. Filtry mohou být zařazeny jako tlakové nebo sací.

Znečištěný vzduch je veden do filtru, kde dochází nejdříve vlivem rotace vzduchu k odstředivému odloučení hrubších částic a dále následuje prostoupení vzduchu filtračními hadicemi. Prach se usazuje na vnějším povrchu hadic. Čištění hadic probíhá automaticky profukováním protiproudem tlakového vzduchu.

Přednosti

  • 1. Spolehlivý provoz, který nevyžaduje stálou obsluhu
  • 2. Vysoká účinnost (čistota vystupujícího vzduchu)
  • 3. Možnost zařazení do systému sacího nebo tlakového
  • 4. Sdružuje v jednom stroji dva odlučovací způsoby - odstředivý a filtrační
  • 5. Snadná montáž
  • 6. Zabírá malý půdorysný prostor
  • 7. Možnost výměny filtračních hadic spodem přes průlez na těle filtru nebo horem přes hlavu filtru
  • 8. Řízení čištění hadic na základě rozdílů tlaků – úspora tlakového vzduchu
  • 9. Možnost atypického řešení dle požadavků zákazníka

Technické parametry

PARAMETR Měr. jedn. Filtr kruhový typ FK Pozn.
12 24 36 48 60 72
Filtrační plocha m2 7,8 15,6 23,4 31,2 39 46,8 1*
Teoretický výkon m3.h- 1 2808 5616 8424 11232 14040 16848 2*
Účinnost filtru % min. více než 99 3*
Hmot. filtru s kuželem NETTO kg 570 830 990 1240 1470 1730
BRUTTO 770 1050 1240 1490 1771 2030
Obestavěný prostor m3 28 34 42 50 58 67

Poznámky:

1) Údaje o filtrační ploše jsou dány skutečnos0, že jedna filtrační hadice má činnou plochu 0,65 m2

2) Pod pojmem teore=cký výkon rozumíme maximální množství čistého vzduchu, které lze „ protáhnout přes filtr osazený čistými hadicemi. Skutečný výkon při rozličném složení technologického vzduchu je pochopitelně nižší a pro konkrétní případy by musel být změřen. Jako příklad uvádíme již naměřené údaje, dle kterých je skutečný výkon :

  • a) v krmivářské pneudopravě ( 0,12 g prachu na 1 m3 ) o 3 % nižší,
  • b) při aspiraci čističek krupic o 10 % nižší,
  • c) při aspiraci v čistírnách či předčistírnách o 17 % nižší,
  • d) při pneudopravě pšenice o 25 % nižší,
  • e) při čistírenské pneudopravě o 34 % nižší,
  • f) při pneudopravě žita ( 1,6 g prachu na 1 m3 ) o 42 % nižší a
  • g) při aspiraci příjmu obilí a pod. ( 7 g prachu na 1 m3 ) o 66 % nižší než výkon teoretický !

3) Obvykle bývá naměřena účinnost dokonce vyšší než 99,95%

Všechny elektrické prvky – řídící jednotky a elektro ventily jsou vždy od společnosti EMERSON-ASCO

Vzorový filtr FKH48 prodloužená verze průtok 14 000m3/h

  • Výměna hadic přes hlavu filtru
  • Osazen odlechčovací membránou pro případ výbuchu uvnitř filtru
  • Ofuk hadic řízen pomocí rozdílů tlaku mezi čistou a špinavou stranou
  • Osazen rotačním ventilem

1) Hlava filtru
2) Vzdušník ASCO se zabudovanými ven=ly
3) Tělo filtru s tangenciálním nátokem
4) Kanál pro nasměřování výbuchu mimo objekt
5) Tělo filtru s kontrolním průlezem a odlechčovácí membránou
6) Výpadový konus
7) Rotační ventil

Související dokumenty

Kruhove filtry.pdf

MillTech CZ s.r.o.
